AJA IP25-R - 高效率 4K SMPTE ST 2110 轉 12G-SDI/HDMI 轉換盒

fuh911
4天前
讀畢需時 6 分鐘

摘要

IP25-R 是一款新一代 IP 轉換盒，可無縫橋接 SMPTE ST 2110 IP 視訊網路與傳統的 SDI 和 HDMI 基礎設施。IP25-R 專為專業廣播、製作和現場活動工作流程而設計，提供雙 10/25 GigE 網路埠、4 組 12G-SDI BNC 輸出和 2 組 HDMI 2.0 輸出，能以超低延遲提供高達 4K DCI（4096x2160p60）的原始視訊。

IP25-R 為現今嚴苛的 IP 製作環境而打造，提供強大的轉換功能且完全符合 SMPTE 標準，是整合至 SDI/IP 混合設施的理想選擇。它能以影格（Frame）精準同步的方式解封裝（De-encapsulate）ST 2110 視訊、音訊和輔助資料（Ancillary Data），並透過基頻（Baseband）SDI 和 HDMI 輸出，用於訊號監看（Confidence Monitoring）、播放或路由。

IP25-R 具有雙 SFP28 插槽，可支援 ST 2022-7 無縫保護切換（Seamless Protection Switching），確保在備援 IP 網路上不間斷的訊號傳輸。這讓 IP25-R 成為關鍵應用的理想選擇，例如：網路營運中心（NOCs）、戶外轉播車（OB Truck）和遠端製作、現場活動監看、體育場館和場內影音系統（AV System），及廣播副控室。

透過直覺的網頁瀏覽器介面設定 IP25-R，可選擇透過媒體網路進行帶內（In-Band）控制，或透過 RJ45 1 GigE 埠進行帶外（Out-of-Band）控制。這簡化了在幾乎任何 IP 基礎設施中的規劃。

無論您是升級廣播基礎設施，或是在現場部署基於 IP 的監看系統，IP25-R 都為 ST 2110 IP 到基頻的轉換提供了一個可靠、精巧且符合標準的解決方案。非常適合在轉向 IP 工作流程的同時，仍需維持 SDI/HDMI 相容性的設施。

AJA IP25-R - 高效率 4K SMPTE ST 2110 轉 12G-SDI/HDMI 轉換盒

立即購買

主要功能

符合 SMPTE ST 2110（-10、-20、-21、-30、-40）標準的視訊、音訊、ANC 接收器
ST 2110-20 視訊：支援多達 4 個具有 ST 2022-7 備援的 RX，依頻寬而定
- 10-bit 4:2:2，解析度高達 4K DCI（4096x2160 p60）
ST 2110-30 音訊：支援多達 4 個帶有 ST 2022-7 備援的 RX
- 每個串流最多 16 個聲道
- 1ms 和 125us 時序
ST 2110-40 輔助資料（ANC）：支援多達 4 個具有 ST 2022-7 備援的 RX
4 組 12G-SDI BNC 輸出
2 組 HDMI 2.0 輸出
2 個 SFP28 插槽，支援 10 GigE 和 25 GigE SFPs，用於 ST 2022-7 備援
相容於 NMOS（IS-04 和 IS-05）
帶內（In-Band）（透過 SFPs）：PTPv2/ST 2059-2，透過 NMOS（IS-04 和 IS-05）、AJA REST API 和 Ember+ 進行控制
帶外（Out-of-Band）（透過 1 GigE RJ-45）：透過 NMOS（IS-04 和 IS-05）、AJA REST API 和 Ember+ 進行控制
ST 2059-2（IEEE 1588 精確時間協議 - Precision Time Protocol）（PTPv2）可透過媒體網路 SFPs 存取
透過 WebUI 監看所選輸出視訊通道的訊號
透過 WebUI 輕鬆進行控制與設定
輸出標準測試圖卡
支援 HDR，包含 HDR 中繼資料（Metadata）覆寫
支援 BT.709 和 BT.2020 色度（Colorimetry）並可覆寫
LLDP（Link Layer Discovery Protocol - 鏈路層發現協議）
DNS SD（Service Discovery - 服務發現）
五年保固與技術支援

AJA IP25-R - 高效率 4K SMPTE ST 2110 轉 12G-SDI/HDMI 轉換盒

立即購買

觀看 IP25-R 實際運作

了解 IP25-R 如何提供低延遲、廣播級品質的 SMPTE ST 2110 IP 轉 SDI/HDMI 轉換。觀看實際工作流程、系統整合範例等。

堅固、可上機架的設計與靈活的配置

IP25-R 安裝在耐用的鋁製外殼中，既適合行動式「現場部署」使用，也適合高密度機架安裝。最多可三台設備並排安裝在單一 1RU 的機架層板上——非常適合空間有限的環境。搭配 AJA 的 3RU DRM2-Plus 機架框架，可為多達六台 IP25-R 提供備援電源！

為了快速設定，前面板的 USB-C 埠支援 AJA 的免費 eMini-Setup 應用程式，用於初始網路設定。多點傳播（Multicast）設定、內部路由和輸出特定功能可透過 WebUI 存取。IP25-R 採用主動式前後散熱設計，確保在嚴苛的廣播和製作場所中，能有可靠的長期效能。

EIZO CG3100X - 4K HDR 螢幕

立即購買

連接性

工作流程範例

OB 車 SMPTE ST 2110 攝影機與導播機監看解決方案

在這個基於 IP 的體育場館工作流程中，現場攝影機的訊號和影像導播機連接到備援的 SMPTE ST 2110 網路交換器，將同步的 IP 視訊、音訊和中繼資料直接傳送到 IP25-R 的雙 SFP 輸入，進行無縫的 ST 2110 接收和轉換。

2 組 HDMI 2.0 輸出直接饋送至 2 台 HDMI 螢幕，最高可達 4K 4096x2160p。
SDI 1 輸出饋送至 AJA ColorBox（或 OG-ColorBox）進行色彩驗證。ColorBox 接著透過 SDI 和 HDMI 將訊號分配至螢幕。
SDI 2、3 和 4 直接輸出至 SDI 螢幕。

Sonnet Echo II DV Desktop - 2 個 PCIe 插槽，專為專業 DV I/O 卡設計桌上型擴充系統

立即購買

SMPTE ST 2110 轉 UHD SDI 並整合 HDMI 訊號監看

IP25-R 可將未壓縮的 SMPTE ST 2110 UHDp60（3840x2160）視訊無縫轉換至您現有的現場 SDI 基礎設施。在此設定中，轉換後的 ST 2110 訊號透過 AJA KUMO 矩陣進行路由，讓您能在設施內靈活的分配訊號。為了增加保障，IP25-R 配備雙 HDMI 輸出，非常適合在機房或工程環境中進行即時的訊號監看。

RX 1 內部路由至 SDI 1 和 HDMI 1。SDI 1 饋送至矩陣以進行更廣泛的訊號分配，而 HDMI 1 則用於訊號監看。
RX 2 內部路由至 SDI 2 和 HDMI 2。SDI 2 饋送至矩陣以進行更廣泛的訊號分配，而 HDMI 2 則用於訊號監看。

Glensound Express Box MKII – 輕便型雙人播報控制台

立即購買

SMPTE ST 2110 多分割畫面監看與 SDI 訊號分配

使用 IP25-R 和 KUMO 矩陣，輕鬆透過您現有的 SDI 基礎設施監看和路由 SMPTE ST 2110 UHDp60 訊號。此工作流程可進行即時多分割畫面監看、SDI 分配和用於訊號監看的 HDMI 輸出，為從 IP 視訊到傳統基頻環境提供無縫的橋樑。

RX1 內部路由至 HDMI 1，然後輸出至 HDMI 螢幕。它也路由至 SDI，饋送至 KUMO 矩陣和 SDI 基礎設施。
RX2 內部路由至 HDMI 2，然後輸出至 HDMI 螢幕。它也路由至 SDI，饋送至 KUMO 矩陣和 SDI 基礎設施。

AJA ColorBox 色彩轉換盒

立即購買

SMPTE ST 2110 HD 1080p60 轉 SDI 基礎設施工作流程解決方案與 HDMI 監看

將 SMPTE ST 2110 HD 1080p60 IP 視訊無縫整合到您現有的 SDI 基礎設施中，並提供 HDMI 輸出用於即時訊號監看。

RX 1-4 內部路由至 SDI 輸出 1-4，並進入 SDI 基礎設施。
HDMI 輸出 1 和 2 可由現有的 RX 訊號饋送，用於訊號監看。

iodyne Pro Data SSD 軍用級群組儲存系統 (12TB)

立即購買

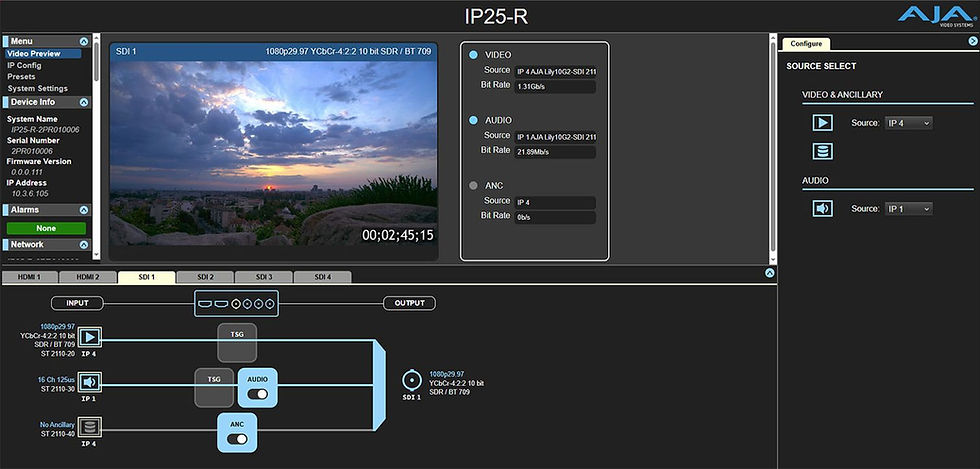

直覺的網頁控制介面

IP25-R 具有內建的網頁伺服器，提供一個使用者友善、基於瀏覽器的介面（WebUI），便於設定與控制。透過直覺的 WebUI，使用者可快速設定 IP 參數、管理 PTP 同步、設定外部控制選項，並監看饋送至輸出的視訊。

該介面還允許靈活的訊號路由，讓您能將四個 ST 2110 RX 輸入中的任何一個指定給特定的 SDI 或 HDMI 輸出。除此之外，使用者可以微調 HDR 中繼資料和色度（Colorimetry）設定，及在內部複製輸出路由，使 IP25-R 成為一個強大的工具，用於 IP 到基頻的監看和訊號管理。

雙 SFP28 支援 10 GigE/25 GigE 與 SMPTE ST 2022-7 備援

IP25-R 具有兩個 SFP28 插槽，與 10 GigE 和 25 GigE SFP 模組相容，可進行高頻寬的 SMPTE ST 2110 IP 視訊工作流程。該設備支援 ST 2022-7 無失誤切換（Hitless Switching），確保關鍵任務 IP 工作流程的無縫網路備援。（注意：不包含 SFP）

Glensound Divine 智慧型網路音訊監聽器(黑色)

立即購買

支援 HDR

高動態範圍（HDR - High Dynamic Range）與標準動態範圍（SDR - Standard Dynamic Range）訊號相比，能提供更豐富的色彩、更亮的亮部和更深的暗部，進而明顯的提升影像品質。這會產生更生動、更逼真的視覺效果，確保您的觀眾能體驗到內容創作者預期的效果。

IP25-R 支援先進的 HDR 中繼資料處理，包括 SDI VPID 和 HDMI Infoframe 訊號傳遞（Signaling），使其成為現代 HDR 工作流程的理想選擇。它允許 HDR 直通（Pass-Through）並可覆寫，利用 SDP 檔案轉譯，將 HDR 中繼資料精確對應至 SDI 和 HDMI 輸出，進而簡化了 HDR 整合的複雜性。

無論是在現場製作、廣播或後期製作環境中，此功能都能確保您的 IP 到基頻轉換符合現今的 HDR 交付要求。

Glensound GTM – 電競多功能對講系統

立即購買

備用電源供應器
