概觀
AJA Dante AV 4K-T 發射器與 Dante AV 4K-R 接收器採用 Dante AV Ultra 編解碼器（Codec），讓網路影像能與業界領先的 Dante IP 音訊（Audio-over-IP）平台一同在標準的 1 GigE IP 網路上運作，提供一套易於部署的廣播/專業影音（ProAV）IP 影像解決方案。
這兩款設備皆支援高達 4K/UltraHD 的 Dante AV Ultra 訊號，並具備 12G-SDI 和 HDMI 2.0 的輸入或輸出。Dante AV 提供了顧客對 AJA Video 與 Audinate 公司的 Dante 所期待的易用性、無縫的多廠商互通性，及整合的控制體驗。
AJA Dante AV 4K-T 與 4K-R 介紹影片
觀看此影片以了解 Dante AV；介紹它究竟是什麼、產品功能，及哪些人能從這個 AV over IP 生態系統中受益，體驗其低延遲、高品質的傳輸無損同步影音於標準 1 GigE 網路上的優勢。
功能特點
傳輸高達 4K/UltraHD 60p RGB/4:4:4 的 HDR 影像輸出，具備超低延遲與視覺無損的品質。
Dante AV 可在符合成本效益的 1 GigE 網路上運作。
使用高效率網路編解碼器，提供視覺上令人驚豔的 Dante AV Ultra 影像。
在 Dante Controller 中，影音訊號完全時間對齊，且音訊和視訊串流可獨立路由。
即時回報 HDMI HDR Infoframe 資料。
支援 HDR 信令中繼資料（Metadata）的通透傳輸，並可透過相容設備選擇性覆寫。
相容於 Audinate 的 Dante Controller 與 Dante Domain Manager 軟體，適用於 macOS 和 Windows。
Dante AV 4K-T
將帶有嵌入式音訊的 12G-SDI / HDMI 影像編碼為 Dante AV Ultra 格式
Dante AV Ultra 發射器
4K/UltraHD/2K/HD/VESA
支援 HDR
12G-SDI 與 HDMI 2.0 輸入
1 GigE POE+ IP
相容於 Audinate Dante Controller 軟體，可路由影像、音訊、KVM、VISCA 與紅外線（IR）訊號
五年保固

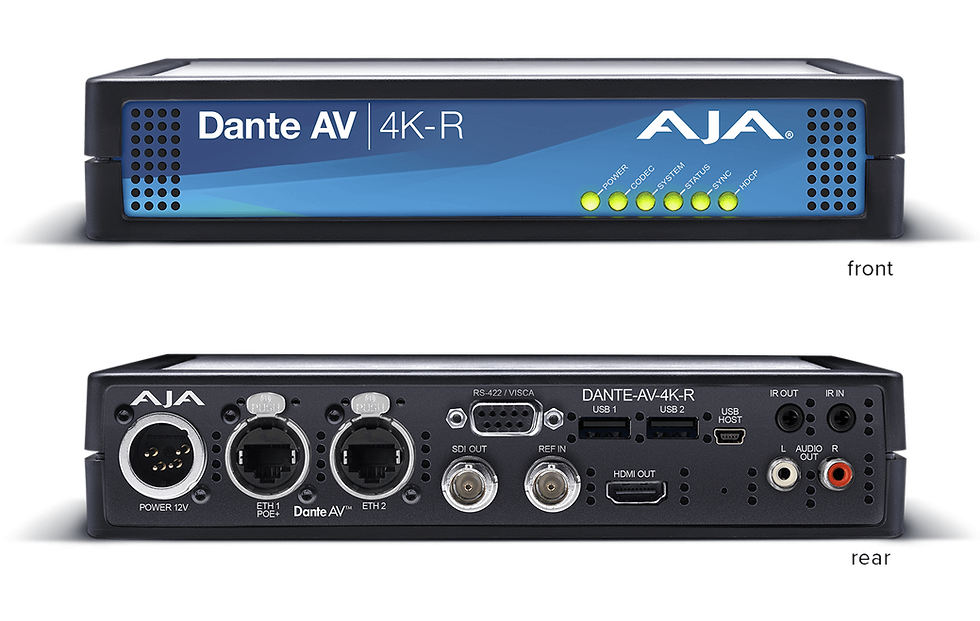

Dante AV 4K-R
將 Dante AV Ultra 訊號解碼為帶有嵌入式音訊的 12G-SDI / HDMI 影像
Dante AV Ultra 接收器
4K/UltraHD/HD/VESA
支援 HDR
支援裁切/縮放（Crop/Scale）
12G-SDI 與 HDMI 2.0 輸出
具備參考輸入，支援外部同步鎖定（Gen Lock）
1 GigE POE+ IP
相容於 Dante Controller 軟體，可路由影像、音訊、KVM、VISCA 與紅外線（IR）訊號
五年保固
產品詳細規格：https://getop.tv/14n09a
支援 HDR
Dante AV 4K-T 現已支援主流的 HDR 工作流程 — HDR HLG 與 PQ（HDMI：RGB 與 YUV — SDI：僅 YUV）。Dante AV 4K-R 現在能夠接收 HDR 訊號，並同時將其輸出至 HDMI 和 SDI。在 Audinate Dante Controller 內的 AJA 控制外掛程式中，使用者可透過「影像輸出控制」選項在 Auto、SDR、HLG 和 PQ HDR 格式之間進行選擇。色度（Colorimetry）可設定為 Auto、BT.709 或 BT.2020。

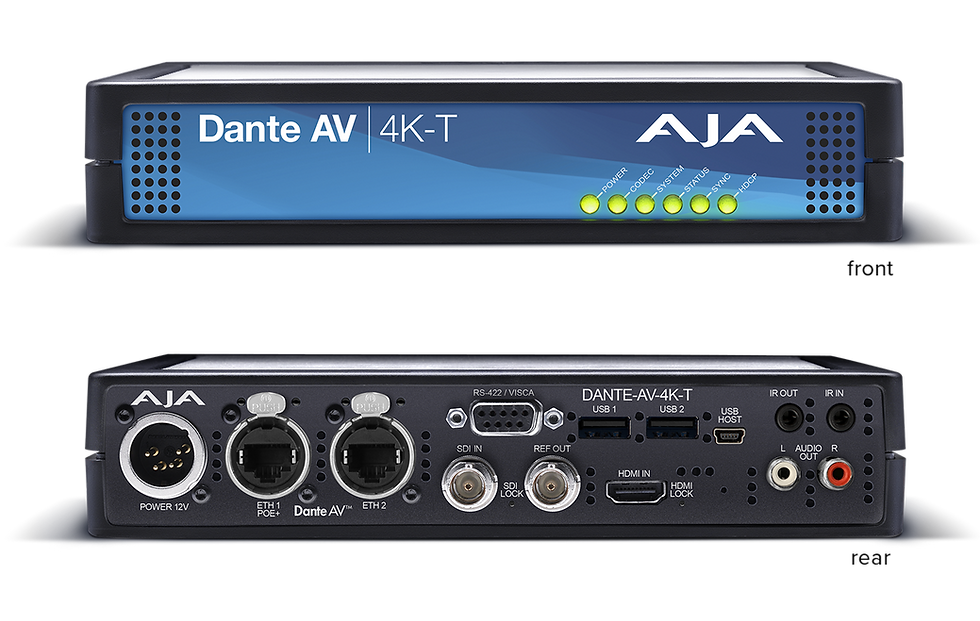

連接埠：AJA Dante AV 4K-T 與 4K-R
Dante AV Ultra
Dante AV 4K-T 與 4K-R：與 Audinate 的合作夥伴關係
「Dante AV 是 Audinate 提供的完整整合式（Turnkey）1 GigE 網路解決方案，實現了 AV-over-IP 應有的運作方式。它提供了顧客對 Dante 所期待的易用性、互通性及整合的控制體驗，並具備完美的時序對齊及可獨立路由的音訊和視訊流。Dante AV 與市面上超過 3000 種支援 Dante 的音訊產品完全相容，讓系統設計輕鬆完整，將完整的 Dante 工具組帶入 AV-over-IP 領域。」
-- Joshua Rush，Audinate 行銷長

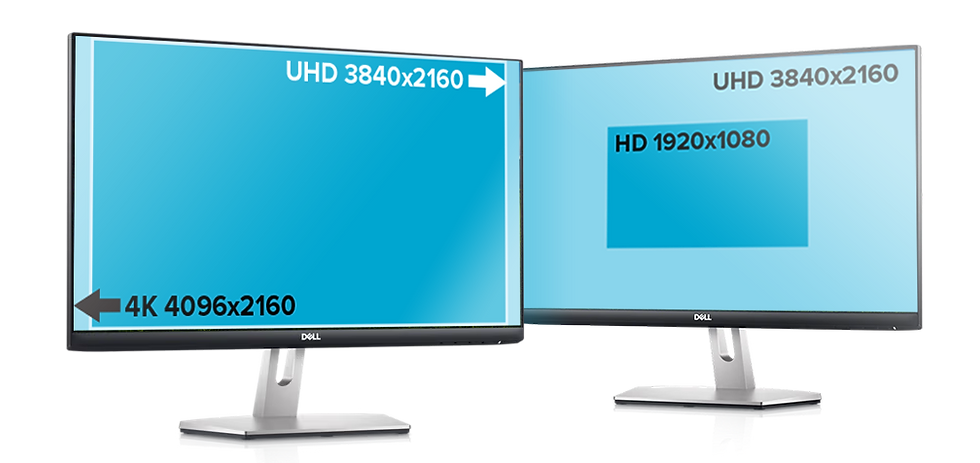

裁切/縮放功能（Crop/Scale Function）
AJA Dante AV 4K-R 現已新增實用的裁切與尺寸調整功能。可將完整的 4K（4096x2160）裁切為 UltraHD，或將 2K 裁切為 HD。UltraHD 亦可降轉為 HD。

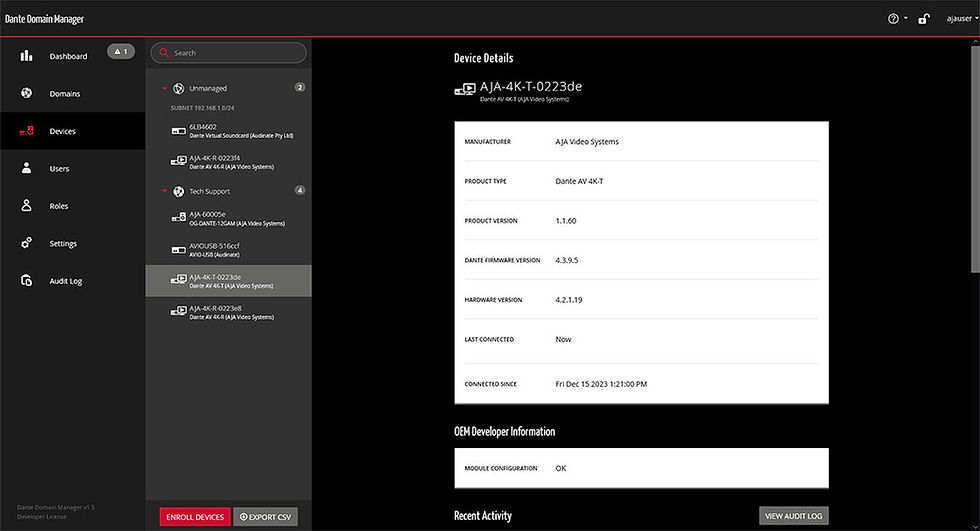

Dante Domain Manager
Dante Domain Manager 是一個企業級的 Dante AV 管理平台，負責管理使用者存取、設備安全性、網域（Domain）建立與控制，可跨網路運作，並能無縫監控多個網路上的 Dante AV 系統。新的 API 讓你能透過觸控面板控制 Dante、監控狀態並自動化工作流程。Audinate 的 Dante Domain Manager 可向堅達公司購買。
Dante Controller
你可在 macOS 或 Windows 上使用 Dante Controller 軟體來設定你的影音訊號路由。使用此應用程式來設定 Dante 設備（包括 Dante AV 4K-T 和 4K-R）之間的影音路由、控制 Dante 設定中的影音連接，並透過乙太網路即時傳輸音訊和視訊。更多資訊請參閱 Dante AV 4K 快速入門指南。
Dante Via
使用 Dante Via 來設定音訊設備，使其出現在 Dante 網路上；例如，讓 AJA Dante AV 4K-T 和 4K-R 的音訊部分在 Dante 網路上顯示為獨立的音訊來源頻道。
Dante Virtual Soundcard
Dante Virtual Soundcard 模擬的 PC 或 Mac 音效卡，但它並非連接到像麥克風這樣的實體音訊設備，而是連接到 Dante 網路。它可以從 Dante 網路接收音訊訊號（包括來自 Dante AV 4K-T 和 4K-R 的訊號），並將它們提供給你的 DAW 應用程式，就像一個普通的實體音效卡一樣。

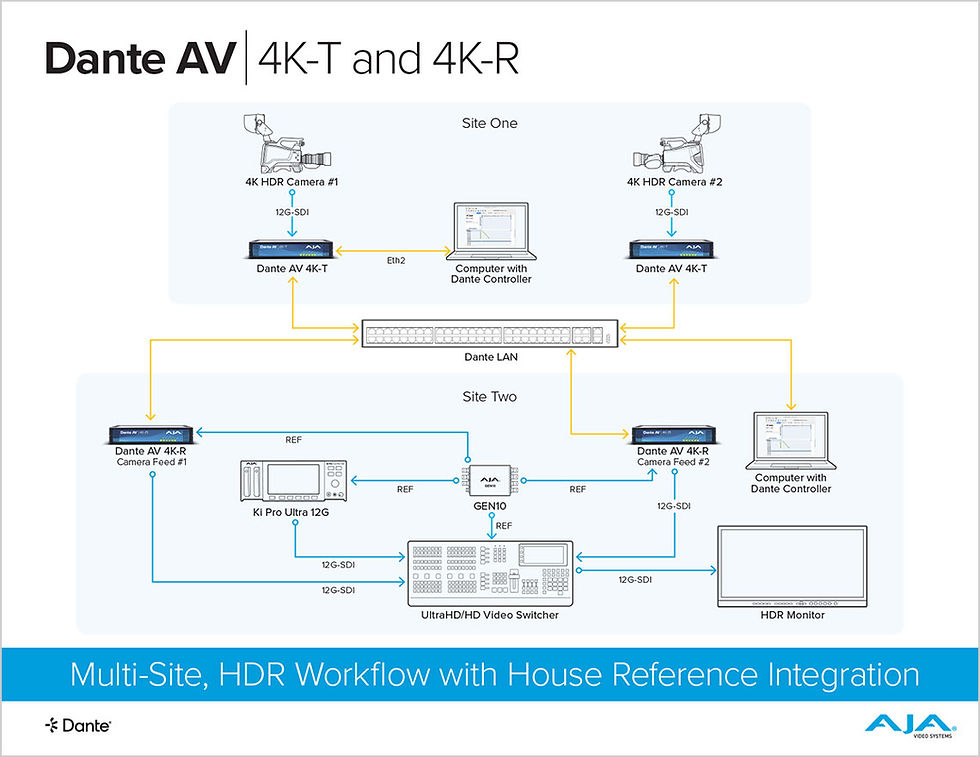

整合內部同步訊號的多點 HDR 工作流程
此工作流程展示了在遠端地點部署 4K HDR 攝影機，並透過私有網路連接。HDR 影音訊號被編碼為 Dante AV Ultra 格式，並透過 Eth 1 POE+ 埠傳送，而遠端地點的 Eth 2 埠則連接到 Dante 網路，以監看製作過程並管理 Dante AV 4K-T 的設定。Dante AV Ultra HDR 訊號在廣播中心進行解碼，並由一台 AJA GEN10 提供內部同步（House Sync）訊號給 Dante AV 4K-R 接收器、用於影像播放的 Ki Pro Ultra 12G，以及 UltraHD HDR 導播機，以進行時序對齊。
會議/教育工作流程
利用 Dante AV 4K-T 和 4K-R 發射器與接收器，快速且經濟高效率的將高品質影像加入 1 GigE 網路，並能透過 RS-422 控制功能遠端操作 PTZ 攝影機。

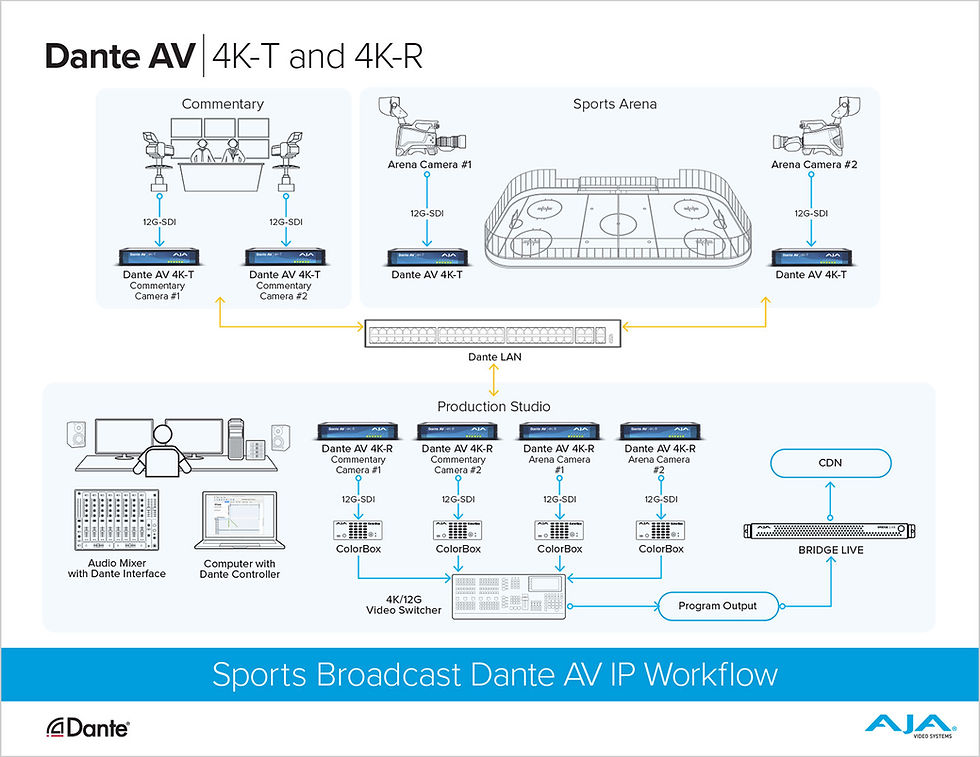

體育場館工作流程
Dante AV 4K-T 和 4K-R 發射器與接收器提供了一種高效率且符合成本效益的方式來提升你的製作品質，讓（高達）4K 的嵌入式影音能透過 1 GigE 網路傳送到廣播中心。AJA ColorBox 在訊號到達導播機前，提供線上色彩管理，以實現精確的攝影機色彩匹配，進而控制節目色彩。節目訊號隨後可透過 AJA BRIDGE LIVE 強大的轉碼解決方案進行編碼，並直接傳送到 CDN。

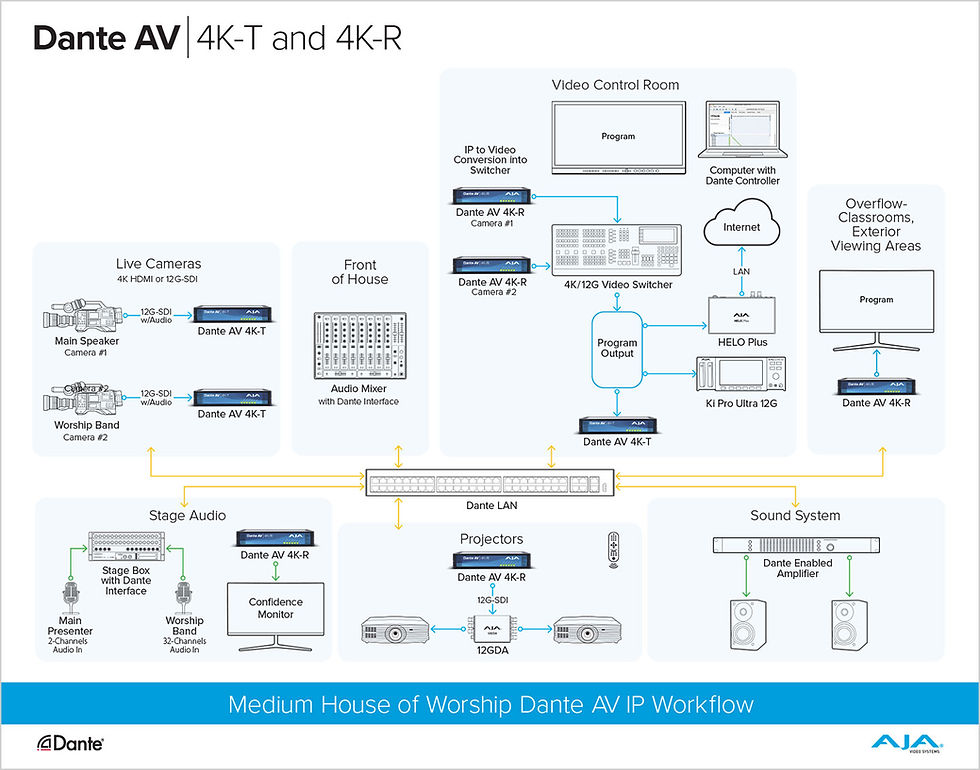

中型教會工作流程
將你的 Dante 音訊網路提升到全新境界，只需在既有的 1 GigE Dante 音訊網路上，即可為你的敬拜活動增添電影畫質的 Dante AV Ultra 影像。Dante AV 4K-T 和 4K-R 發射器與接收器具備紅外線（IR）的發送和接收能力，也提供了與其他設備的控制整合。

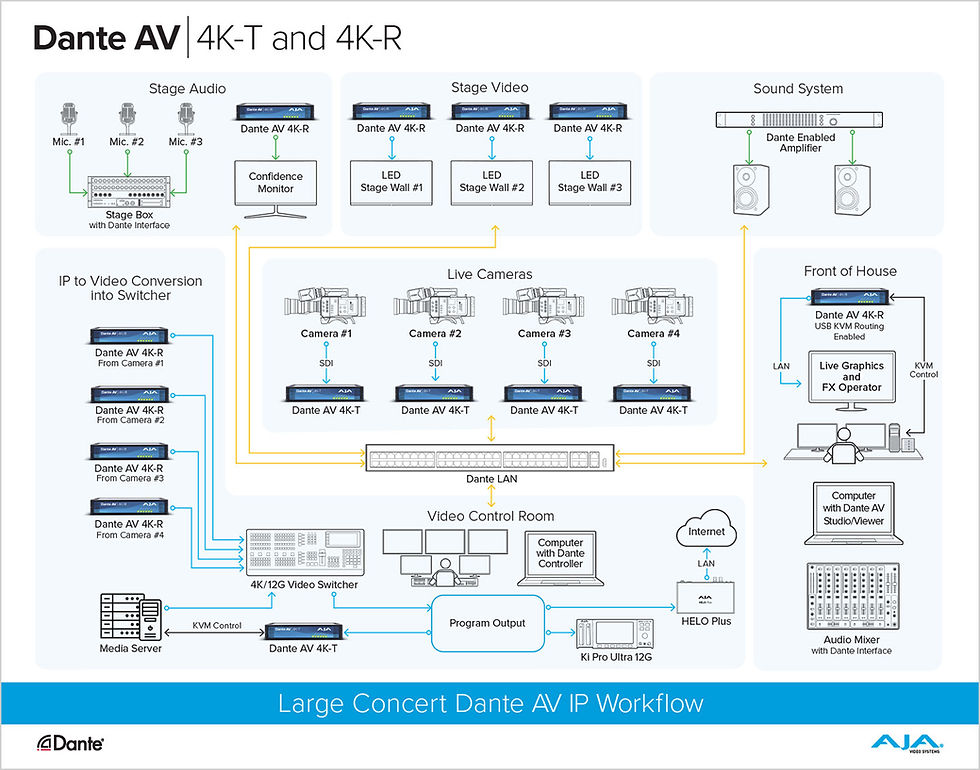

大型演唱會工作流程
Dante AV 4K-T 和 4K-R 發射器與接收器將你的 Dante 現場音訊演唱會網路擴展至包含 Dante AV Ultra 影像。在此範例中，四路 12G-SDI 廣播攝影機訊號進入 Dante 網路，而三台 Dante 接收器則為舞台後方的 LED 螢幕提供訊號。擴充性與靈活性是 Dante AV Ultra 的標誌性特點。此工作流程也展示了 Dante AV 4K-T 和 4K-R 發射器與接收器的 KVM 功能。

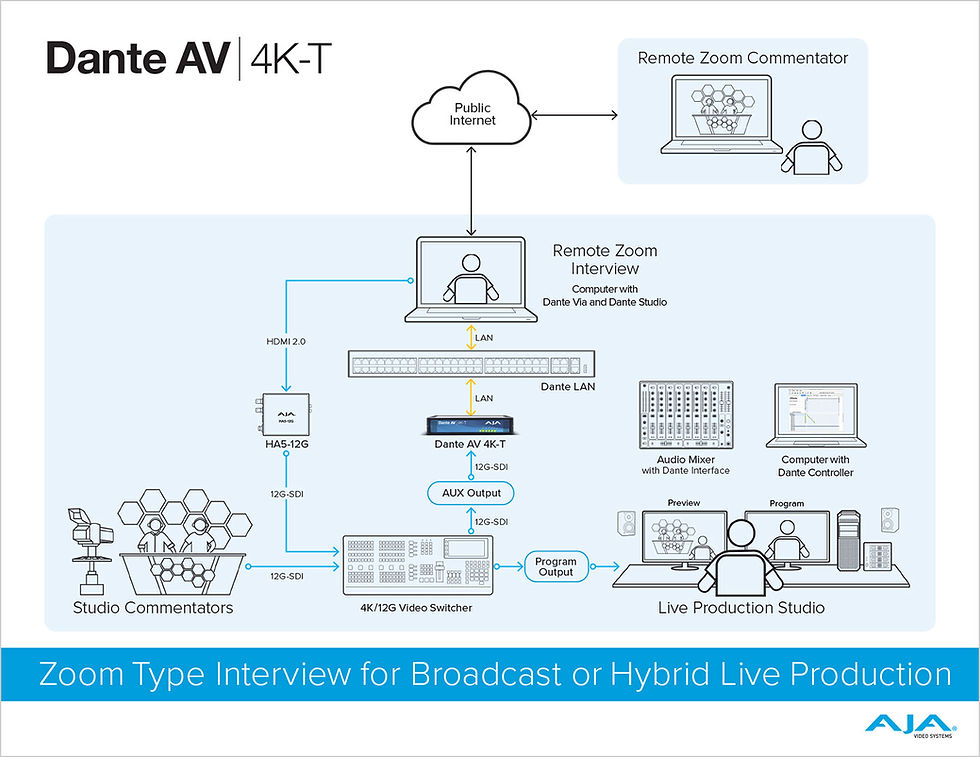

Dante AV 4K-T Zoom 廣播工作流程
Dante AV 4K-T 是連接遠端 Zoom 播報員與製播工作室的完美橋樑。此工作流程展示了一位遠端播報員與棚內播報員的互動，具備低延遲、影音同步（AV Sync），以及 Dante AV Ultra 編解碼器所帶來的電影般畫質，為任何廣播節目增添遠端視角。
Dante AV 與網路
作為一款 IP 影像產品，Dante AV 4K-T 和 Dante AV 4K-R 需要連接到一個 Dante 網路，無論是你現有用於 Dante 音訊的網路，還是為 Dante AV Ultra 專門建置的新網路。在任一情況下，進行初始設定時，Dante AV 4K-T 和 AJA Dante AV 4K-R 都需要連接到一台客戶自備且安裝了最新版 Audinate Dante Controller 軟體的 Mac 或 PC。你可以在此處找到該軟體： https://www.audinate.com/products/software/dante-controller

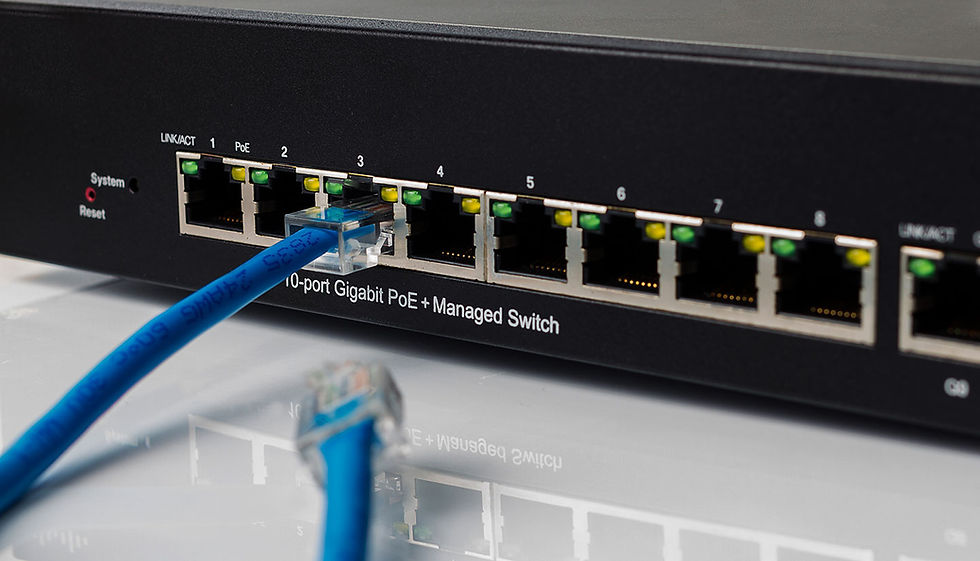

Dante AV Ultra 需要使用網管型網路交換器才能運作。有關與 Dante AV Ultra 相容的網路交換器更多資訊，請參考 Audinate 的網站： https://www.audinate.com/search/all/switches
Audinate 提供免費的 Dante 設定與配置課程，你可以在此處找到： https://www.audinate.com/learning/training-certification

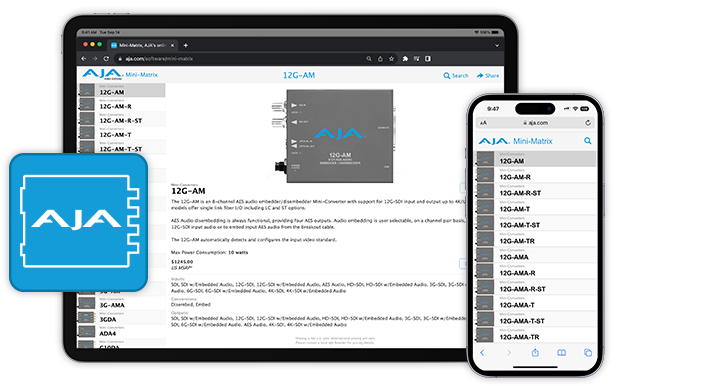

AJA Mini-Matrix
關於 AJA 全系列轉換器、路由器、影格同步器及 openGear 卡的資訊，都可以在 Mini-Matrix 中找到。AJA 的產品線相當廣泛，這個資源能幫助你隨時隨地找到適合任何情況的轉換器。各個產品頁面皆有連結可返回 AJA 官方網站以獲取更多詳細資訊。
業界領先的支援服務
AJA 的技術支援被公認為業界頂尖之一，並提供給所有 AJA 的客戶。如果你在 Mini-Converter 的安裝、配置、操作的任何環節需要協助，或遇到任何技術問題，AJA 支援團隊將會與你合作，協助你完成設定並開始運作。Mini-Converter 產品享有優渥的五年保固。請參閱個別產品手冊，以了解該產品本身的具體保固條件。
選購配件（Options）
AJA Dante AV 4K-T 與 Dante AV 4K-R 採用革命性的全新 Dante AV Ultra 解決方案，此方案適用於標準 1 Gbps 網路，讓製造商能將網路影像加入業界領先的 Dante IP 音訊（audio-over-IP）平台。編碼器設備可將 4K/UltraHD SDI/HDMI 訊號轉換為 Dante AV Ultra 訊號，而解碼器設備則可將 Dante AV Ultra 訊號轉換回 4K/UltraHD SDI/HDMI。Dante AV 提供了顧客對 AJA Video 與 Audinate 公司的 Dante 所期待的易用性、無縫的多廠商互通性，以及整合的控制體驗。

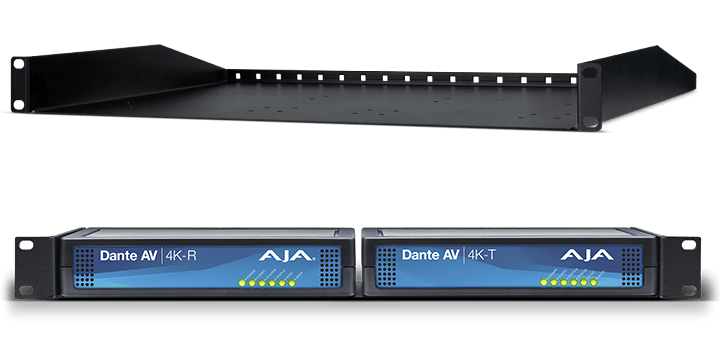

IOX-RM 機架安裝托盤（IOX-RM Mounting Tray）
AJA 的 Dante AV 4K-T 與 Dante AV 4K-R 可並排安裝於 IOX-RM 機架安裝托盤上，以便用於機櫃安裝和航空箱（fly case）。此托盤也相容於 Io X3 Thunderbolt 3 I/O 設備，可依需求混合搭配。
