AJA BRIDGE LIVE 12G-4 全方位 SDI/IP 多路影音橋接器

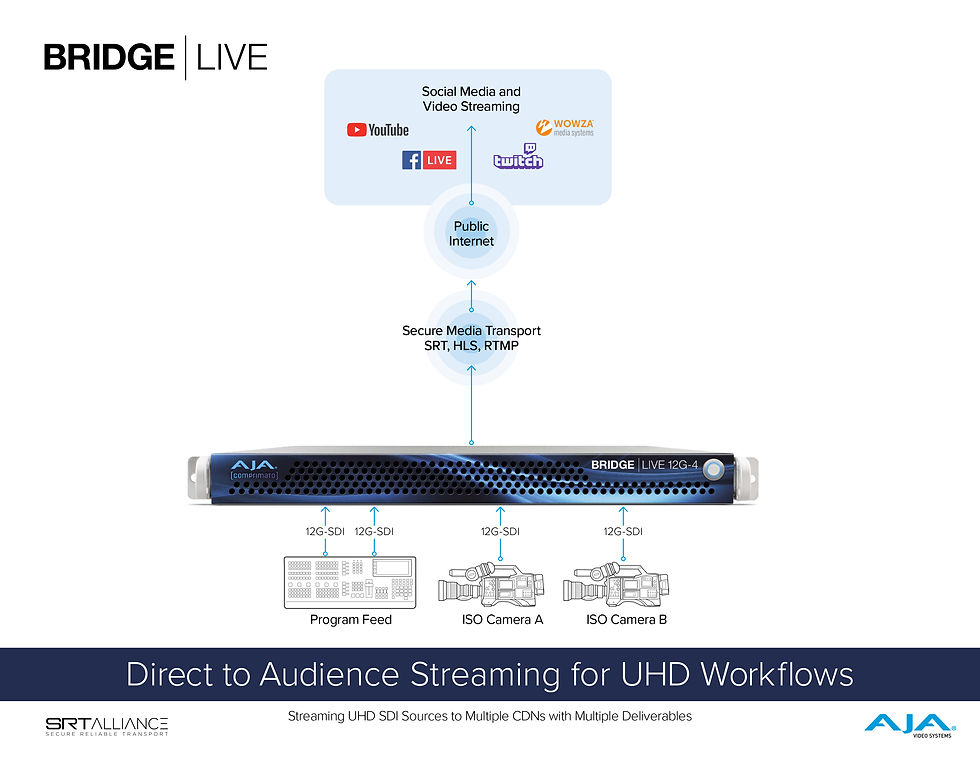

BRIDGE LIVE 系列是廣播級品質、低延遲的「開箱即用」系統，可藉由多種 IP 影像標準和/或 SDI，實現 REMI（遠端製作）、同步多通道視訊發送、遠端協作、直接串流給觀眾，及多位元速率/多格式傳輸。BRIDGE LIVE 系列的最新成員是 BRIDGE LIVE 3G-8，這是 BRIDGE LIVE 的高密度 HD 版本，支援多達 8 組雙向 3G-SDI I/O。


規格
BRIDGE LIVE & BRIDGE LIVE 12G-4 SDI 視訊格式
(UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1080i 50, 59.94, 60
(HD) 720p 50, 59.94, 60
(SD) 625i 50
(SD) 525i 59.94
12G-SDI, SMPTE ST 2082, 10-bit
6G-SDI*, SMPTE ST 2081, 10-bit
3G-SDI, SMPTE ST 424, 10-bit
1.5G-SDI, SMPTE ST 292M, 10-bit
270 Mbit/s SDI, SMPTE ST 259M-C, 10-bit
*僅支援 SMPTE ST 2081-1 和 SMPTE ST 2081-10 中定義的 Ultra-HD 2160-line 單鏈路。

BRIDGE LIVE 3G-8 SDI 視訊格式
(HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1080i 50, 59.94, 60
(HD) 720p 50, 59.94, 60
(SD) 625i 50
(SD) 525i 59.94
3G-SDI, SMPTE ST 424, 10-bit
1.5G-SDI, SMPTE ST 292M, 10-bit
270 Mbit/s SDI, SMPTE ST 259M-C, 10-bit

視訊色彩分量（Video Color Component）取樣
SDI
YCbCr, 4:2:2, 10-bit
Transport Streams
YCbCr, 4:2:2, 10-bit/8-bit

YCbCr, 4:2:0, 10-bit/8-bit
NDI
P216, 4:2:2, 16-bit

UYVY, 4:2:2, 8-bit

視訊編解碼器
H.264 (AVC, MPEG-4)
H.265 (HEVC)
JPEG 2000 (VSF TR-01)
H.262 (MPEG-2)
NDI
JPEG XS (VSF TR-07)

音訊串流/編解碼器
AAC-LC (ADTS, LATM)
AAC-HE (ADTS, LATM)
AAC-HE v1 & v2 (ADTS, LATM)
AC3
E-AC3 (輸入)
Dolby E pass-through
MPEG-2 Audio
NDI (uncompressed float)
Uncompressed PCM multi-channel (SMPTE ST 302M-2007)

中繼資料（Metadata）
MPEG-2 輔助封包支援（SMPTE ST 2038）
透過 VPID 信令實現 SDI 端到端的 HDR，用於 SDR/HDR 傳輸特性、色度與亮度
隱藏式字幕（EIA-608/708）
Line 21 字幕
中繼資料據穿透
SCTE-35, SCTE-104
嵌入 H.264 SEI 訊息中的字幕
嵌入 HEVC 與 H.264 SEI 訊息中的時間碼
輸入端的電子節目指南（EPG）

容器與協定
HLS（輸入）
AVC TS segments
Fragmented MP4
HLS（輸出）
​​​​​​​AVC TS segments
MPEG-TS
MPTS（輸入）
RTMP
RTMPS（輸出）
RTP, UDP
SRT（包含加密）
VSF TR-01
VSF TR-07

視訊處理
根據 I/O 設定自動調整色彩分量取樣
裁剪（Cropping）/填充（Padding）
色彩調整
去交錯
影格率 50% 向下轉換（60p->30p, 59.94->29.97, 50p->25p）
影格率向上轉換（50i->50p）
Logo 插入
調整大小

音訊處理
Input PCR
全域配置（在獨立的傳輸流中）
本地配置（在每個傳輸流中)
Output PTS
穿透
在輸入 PTS 上增加偏移
NTP
編碼器同步多通道傳輸
PCR
解碼器同步多通道傳輸

數位音訊輸入
16 通道，16 與 24-bit SDI 嵌入式音訊，48 kHz 取樣率，每個 SDI 連接同步

數位音訊輸出
16 通道，16 與 24-bit SDI 嵌入式音訊，48 kHz 取樣率，每個 SDI 連接同步

設定與監控
本地「Kiosk」介面（鍵盤、滑鼠與顯示器）
透過瀏覽器遠端存取
REST API
SNMP

BRIDGE LIVE & BRIDGE LIVE 12G-4 規格
1RU 整合系統
4x 全尺寸 BNC (相容 12G/6G/3G/1.5G-SDI)
2x 10 GigE
透過 Display Port 與 USB 的本地介面
客製化作業系統（OS）映像檔
透過下載更新與授權

BRIDGE LIVE 3G-8 規格
1RU 整合系統
8x Din 1.0/2.3（相容 3G-SDI）
2x 10 GigE RJ-45
透過 Display Port 與 USB 的本地介面
客製化 OS 映像檔
透過下載更新與授權

尺寸（寬 x 深 x 高）
436.88 x 429.26 x 43.18 mm（17.2” x 16.9" x 1.7"）

重量
12.7 公斤（28 磅）含包裝
8.2 公斤（18 磅）僅伺服器

電源
100-240 VAC 50/60 Hz（雙備援電源供應器）
典型 190W，最大 245W

環境
安全操作溫度：5 至 35 C（41 至 95 F）
安全儲存溫度（關機）：-40 至 60 C（-40 至 140 F）
操作相對濕度：8-90% 非冷凝
非操作相對濕度：5-95% 不結露
