BVM-X300/2與CG3145 高階HDR專業螢幕性能比較

2018年9月 Paul Chou

GETOP CMS/DI實驗室就目前市場上最頂尖的兩顆一級HDR專業顯示器SONY BVM-X300/2 (US$45000)與 EIZO CG3145 (US$31000)就 A.原廠出貨未校正前現況測試B.校正後REC.709色域測試C.HDR 峰值亮度與白卡面積關係測試D.HDR 最高峰值亮度持續穩定度測試E.HDR PQ 灰度曲線校正後測試F.HDR BT.2020色域涵蓋率測試G.HDR UHDA-P3色域涵蓋率測試,等7項測試項目逐項比較。


產品簡介:


SONY BVM-X300/2

* 30吋 DCI 4K (4096*2160) OLED 面板 * 支援 HD, UHD 4K, 及 DCI 4K * 支援 DCI-P3 及接近 ITU-R BT.2020 標準


EIZO CG3145-12GSDI

* 31.1吋 DCI 4K (4096*2160) IPS LCD面板 * 支援 HD, UHD 4K, 及 DCI 4K * 支援 DCI-P3 及接近 ITU-R BT.2020 標準

A.原廠出貨未校正前的測試報告:

測試條件:REC.709色域、Gamma值2.2、亮度峰值80 cd/m² (SONY BVM-X300/2 該顯示器因採用全域系統校正機制,改用REC.709色域標準亮度峰值80 cd/m² 會影響HDR亮度峰值下降,故沿用其內定值100 cd/m² )(註:自2019年1月1日起GETOP實驗室為銜接HDR,REC.709色域校正標準,Gamma值更改為2.4、亮度峰值更改為100 cd/m²)


A-1. SONY BVM-X300/2

GETOP CMS/DI實驗室
GETOP CMS/DI實驗室
SONY BVM-X300/2 原廠出貨現況 REC.709色域量測 CIE1976 色度圖
SONY BVM-X300/2 原廠出貨現況 REC.709色域量測 CIE1976 色度圖
SONY BVM-X300/2 原廠出貨現況 REC.709色域量測 DeltaE 2000 色差圖
SONY BVM-X300/2 原廠出貨現況 REC.709色域量測 DeltaE 2000 色差圖
SONY BVM-X300/2 原廠出貨現況 REC.709色域量測 效能結果
SONY BVM-X300/2 REC.709色域量測 原廠出貨現況效能測試結果


A-2 EIZO CG3145-12GSDI

EIZO CG3145-12GSDI 原廠出貨現況 REC.709色域量測 DeltaE 2000 色差圖
EIZO CG3145-12GSDI 原廠出貨現況 REC.709色域量測 DeltaE 2000 色差圖
EIZO CG3145-12GSDI REC.709色域量測 原廠出貨現況效能測試結果
EIZO CG3145-12GSDI REC.709色域量測 原廠出貨現況效能測試結果


B.校正後REC.709色域測試報告:

測試條件:REC.709色域、Gamma值2.2、亮度峰值80 cd/m² (SONY BVM-X300/2 該顯示器因採用全域系統校正機制,改用REC.709色域標準亮度峰值80 cd/m² 會影響HDR亮度峰值下降,故沿用其內定值100 cd/m² ) (註:自2019年1月1日起GETOP實驗室為銜接HDR,REC.709色域校正標準,Gamma值更改為2.4、亮度峰值更改為100 cd/m²)


B-1 SONY BVM-X300/2

SONY BVM-X300/2 GETOP Labs 校正後結果 REC.709色域量測 CIE1976 色度圖
SONY BVM-X300/2 GETOP Labs 校正後結果 REC.709色域量測 CIE1976 色度圖
SONY BVM-X300/2 GETOP Labs 校正後結果 REC.709色域量測 DeltaE 2000 色差圖
SONY BVM-X300/2 REC.709色域量測 GETOP Labs 校正後效能結果
SONY BVM-X300/2 REC.709色域量測 GETOP Labs 校正後效能結果

B-2 EIZO CG3145-12GSDI

EIZO CG3145-12GSDI REC.709色域量測 GETOP Labs 校正後 CIE1976 色度圖結果
EIZO CG3145-12GSDI REC.709色域量測 GETOP Labs 校正後 CIE1976 色度圖結果
EIZO CG3145-12GSDI REC.709色域量測 GETOP Labs 校正後 DeltaE 2000 色差圖結果
EIZO CG3145-12GSDI REC.709色域量測 GETOP Labs 校正後 DeltaE 2000 色差圖結果
EIZO CG3145-12GSDI REC.709色域量測 GETOP Labs 校正後效能結果
EIZO CG3145-12GSDI REC.709色域量測 GETOP Labs 校正後效能結果

C.HDR 峰值亮度與白卡面積關係測試報告:


C-1 SONY BVM-X300/2


SONY BVM-X300/2因為ABL(註一)機制,在25%白圖卡時亮度瞬降至約660cd/m²,在100%白圖卡時亮度驟降至163.28cd/m²
SONY BVM-X300/2因為ABL(註一)機制,在25%白圖卡時亮度瞬降至約660cd/m²,在100%白圖卡時亮度驟降至163.28cd/m²


SONY BVM-X300V2螢幕在2%至100%面積五種白色圖卡測試下,在2%、5%與10%維持近1000cd/m²亮度峰值,符合HDR一級螢幕標準,但因為ABL(註一)機制,在25%白圖卡時亮度瞬降至約660cd/m²,在100%白圖卡時亮度驟降至163.28cd/m²

The Peak Luminance vs. Window Size test makes peak luminance tests at five different test pattern window sizes, ranging from a 2% window to 100% full field.

註一:自動亮度限制器(ABL)配備在其他HDR OLED顯示器上,並限制顯示器在特定範圍內顯示色調較淺的場景的能力,以延長設備的使用壽命。

C-2 EIZO CG3145-12GSDI


EIZO CG3145 -12GSDI 螢幕在2%至100%面積五種白色圖卡測試下,均維持1000cd/m²亮度峰值,符合HDR一級調光螢幕標準。
EIZO CG3145 -12GSDI 螢幕在2%至100%面積五種白色圖卡測試下,均維持1000cd/m²亮度峰值,符合HDR一級調光螢幕標準。

EIZO CG3145 -12GSDI 螢幕在2%至100%面積五種白色圖卡測試下,均維持1000cd/m²亮度峰值,符合HDR一級調光螢幕標準


EIZO CG3145-12GSDI 無自動亮度限制(ABL)保護不會造成調光時高光驟降問題
EIZO CG3145-12GSDI 無自動亮度限制(ABL)保護不會造成調光時高光驟降問題

EIZO CG3145-12GSDI 無自動亮度限制(ABL)保護不會造成調光時高光驟降問題。


使用 ABL機制的 HDR 顯示器,在高光畫面時會影響調光師正確判斷
使用 ABL機制的 HDR 顯示器,在高光畫面時會影響調光師正確判斷

使用 ABL機制的 HDR 顯示器,在高光畫面時會影響調光師正確判斷。


D.HDR 最高峰值亮度持續穩定度測試報告:

D-1 SONY BVM-X300/2

SONY BVM-X300V2螢幕在最高峰值亮度持續穩定度測試中,因ABL機制最高峰值亮度驟降至163.28 cd/m²
SONY BVM-X300V2螢幕在最高峰值亮度持續穩定度測試中,因ABL機制最高峰值亮度驟降至163.28 cd/m²

SONY BVM-X300V2螢幕在最高峰值亮度持續穩定度測試中,因ABL機制最高峰值亮度驟降至163.28 cd/m²


D-2 EIZO CG3145-12GSDI

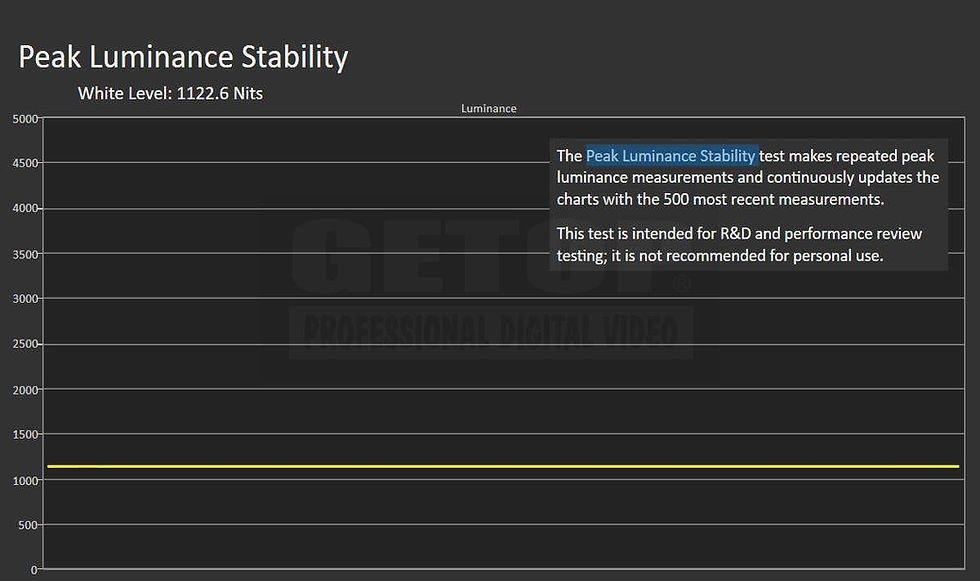

CG3145-12GSDI 螢幕在最高峰值1122.6 cd/m²亮度下,可穩定且持續的維持最高亮度,符合HDR一級螢幕標準
CG3145-12GSDI 螢幕在最高峰值1122.6 cd/m²亮度下,可穩定且持續的維持最高亮度,符合HDR一級螢幕標準

CG3145-12GSDI 螢幕在最高峰值1122.6 cd/m²亮度下,可穩定且持續的維持最高亮度,符合HDR一級螢幕標準


E.HDR PQ 灰度曲線校正測試報告:

E-1 SONY BVM-X300/2

SONY BVM-X300/2 GETOP Labs 校正後 EOTF 結果
SONY BVM-X300/2 GETOP Labs 校正後 EOTF 圖
SONY BVM-X300/2 GETOP Labs 校正後 luminance 結果(以10% 白卡測試)
SONY BVM-X300/2 GETOP Labs 校正後 luminance 結果(以10% 白卡測試)
SONY BVM-X300/2 GETOP Labs 校正後 RGB帶亮度因素平衡圖 (以10% 白卡測試)
SONY BVM-X300/2 GETOP Labs 校正後 RGB帶亮度因素平衡圖 (以10% 白卡測試)

E-2 EIZO CG3145-12GSDI

EIZO CG3145-12GSDI GETOP Labs 校正後 EOTF 圖
EIZO CG3145-12GSDI GETOP Labs 校正後 EOTF 圖
EIZO CG3145-12GSDI GETOP Labs 校正後 luminance 結果(以100% 白卡測試)
EIZO CG3145-12GSDI GETOP Labs 校正後 Luminance 結果(以100% 白卡測試)
EIZO CG3145-12GSDI GETOP Labs 校正後 RGB帶亮度因素平衡圖 (以100% 白卡測試)
EIZO CG3145-12GSDI GETOP Labs 校正後 RGB帶亮度因素平衡圖 (以100% 白卡測試)


F.HDR BT.2020色域涵蓋率測試報告:

F-1 SONY BVM-X300/2

SONY BVM-X300/2 GETOP Labs 校正後 HDR BT.2020色域涵蓋率 77.29% @1976
SONY BVM-X300/2 GETOP Labs 校正後 HDR BT.2020色域涵蓋率 77.29% @CIE1976

F-2 EIZO CG3145-12GSDI

EIZO CG3145-12GSDI GETOP Labs 校正後 HDR BT.2020色域涵蓋率 82.55% @1976
EIZO CG3145-12GSDI GETOP Labs 校正後 HDR BT.2020色域涵蓋率 82.55% @CIE1976


G.HDR UHDA-P3色域涵蓋率測試報告:

G-1 SONY BVM-X300/2

SONY BVM-X300/2 GETOP Labs 校正後 HDR UHDA-P3色域涵蓋率 99.95% @1976
SONY BVM-X300/2 GETOP Labs 校正後 HDR UHDA-P3色域涵蓋率 99.95% @CIE1976

G-2 EIZO CG3145-12GSDI

EIZO CG3145-12GSDI GETOP Labs 校正後 HDR UHDA-P3色域涵蓋率 99.58% @CIE1976
EIZO CG3145-12GSDI GETOP Labs 校正後 HDR UHDA-P3色域涵蓋率 99.58% @CIE1976


以上螢幕測試數據,為針對該單一受測機之測試結果,每一台螢幕,因各種條件的些微差異,其測試結果略有不同,實際測試數據,以各單機出廠校準後的結果為準,以上圖表僅供參考。

影像輸入介面:Quad-Link HD-SDI 測試訊號:DCI 4K 4096 * 2160 24P 測試設備:PR670光譜分析儀 (NIST認證/NIST Traceable)、K10-A 色度計(光譜校正)
