史上最強導播機 - Blackmagic ATEM Constellation HD

已更新:2022年5月12日



功能強大的HD現場製作導播機 — ATEM Constellation HD登場。這些功能強大的HD導播機共分三款機型,包括擁有10個輸入的1 M/E型號、擁有20個輸入的2 M/E型號、及擁有40個輸入的大規模4 M/E型號。每個SDI輸入還擁有完整的格式轉換器。ATEM Constellation包含DVE、ATEM Advanced Chroma KeyerI(高階去背)、媒體播放機、多畫面分割、及SuperSource處理器等進階功能。除此之外,內建的Fairlight混音台在每個輸入上都包含:壓縮器(Compressor)、限制器(Limiter)、6頻段參數等化器(EQ)和擴展器(Expander)。附贈免費的ATEM Software Control,或你也可添加1 M/E、2 M/E或4 M/E ATEM Advanced Panel硬體控制台。



先進穩健的廣播級性能

ATEM Constellation HD導播機系列採用緊湊機架式設計,並內建控制台,讓工作人員在設備設置調試階段和突發緊急情況時,直接操控導播機。除此之外,導播機還擁有一塊LCD大螢幕,方便你查看節目輸出,並透過螢幕功能表,快速更改導播機的各項設定。緊湊設計是可擕式現場製作的理想選擇,導播機背面包含3G-SDI輸入、3G-SDI輔助輸出、平衡音訊和乙太網控制介面。頂尖的4 M/E型號還具有用於串列控制的RS-422和MADI數位音訊介面。ATEM Constellation將如此豐富而強大的功能齊聚一身,卻依然能保證超靜音運行表現,因為它採用創新的高效散熱系統。



三款強大型號


前面板


後面板


ATEM 1 M/EConstellation HD

此款功能強大的1 M/E現場製作導播機,包含10個擁有格式轉換的3G-SDI輸入、6個3G-SDI輸出、DVE、4個Chroma Keyer、16路多畫面分割、媒體播放機、對講、及USB網路攝影機輸出。


ATEM 2 M/EConstellation HD

此款2 M/E型號擁有兩倍於1 M/E型號的功能,擁有20個3G-SDI輸入、12個3G-SDI輸出、2個DVE、8個ATEM Advanced Keyer、2個多畫面分割、及1個SuperSource,一共可進行6個DVE。


ATEM 4 M/EConstellation HD

此款大規模的4 M/E型號擁有兩倍於2 M/E型號的功能,擁有40個3G-SDI輸入、24個3G-SDI輸出、4個DVE、16個ATEM Advanced Keyer、4個多畫面分割、及2個SuperSource,一共可進行12個DVE。



專為大型現場活動所設計

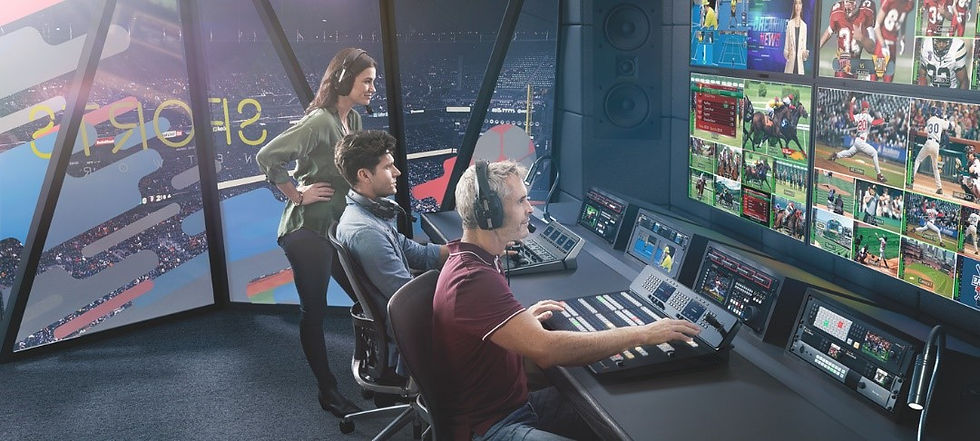

ATEM Constellation HD導播機系列擁有三款型號,是演唱會和音樂節等場合的理想設備方案。你可將攝影機部署在舞台各處進行拍攝,獲得角度豐富的精彩動感畫面。豐富輸入和DVE也成為現場實況體育節目的得力助手,以多層畫面合成,全方位的呈現賽事全程。直播是電視節目製作的快速途徑,強大的內部圖文及多個ATEM Advanced Chroma Keyer,一定能幫助你出色的完成複雜多樣的節目製作。與此同時,ATEM Constellation也是教會活動播出的理想選擇,因為它不僅具備專業製作水準,且簡單易用,業餘製作團隊只需稍加訓練即可上手操作。



真正的廣播風格混合特效切換



ATEM Constellation HD使用專業的“節目/預監”操作方式,與大型播出機構使用現場製作導播機的方式一樣。也就是說你將與電視行業使用同一類型的導播機。免費的ATEM Software Control及選購的ATEM Advanced Panel硬體控制台,皆允許節目/預監切換。你可在預監母線上選擇訊號源,確保其正確無誤,然後按下CUT或AUTO按鈕切換播出。這種節目/預監兩步操作模式,能大幅降低出錯的幾率。節目/預監操作方式意味著ATEM Constellation是訓練學生入職廣播電視行業的理想方案。



前面板帶來全面控制



前面板搭載內建控制台,你只需靠近即可隨時操作ATEM Constellation。ATEM Constellation HD擁有與ATEM Mini類似的功能,因此當你需要更大的導播機時,是一個理想的升級之選。除此之外,前面板控制按鈕與全尺寸面板使用的優質材料一樣,品質相當可靠。你還可透過前面板控制去背、媒體和淡入黑場。前面板搭載一個業界標準的5 Pin對講耳麥介面,擁有對講控制。透過前面板LCD功能表按鈕,還能造訪導播機的幾乎每一項功能,讓使用者的控制不再受任何限制。



多達 40 個擁有格式轉換的 3G-SDI 輸入

ATEM Constellation HD系列包含擁有多達40個獨立3G-SDI輸入的機型,且每個輸入都專設上變換(Up Converter)和交叉轉換(Cross Converter)功能。也就是說,任何1080p輸入來源都可轉換成導播機的視訊格式。即使每個導播機的SDI輸入都進行不同的電視格式,所有輸入也會正常工作。在ATEM 4 M/E Constellation HD型號上,你還能將來自SDI輸入1到30的1、2、3、4聲道,透過兩個MADI數位音訊環通輸出,將導播機輸入音訊交給外部音訊工程師進行混音。


ATEM 1 M/E Constellation HD


ATEM 2 M/E Constellation HD


ATEM 4 M/E Constellation HD



上至 24 個可自訂的 3G-SDI 輸出

ATEM Constellation HD系列擁有大量完全獨立的3G-SDI輸出。甚至較小的1 M/E型號也有6個3G-SDI輸出。2 M/E型號擁有12個3G-SDI輸出,4 M/E型號擁有多達24個3G-SDI輸出。這些SDI輸出功能非常強大,因為你可獨立指派任何SDI輸入或任何內部來源至每一個SDI輸出。這是把獨立訊號指派至舞台螢幕、母片錄影機及串流媒體處理器的理想選擇。或也可把SDI輸出用於ISO錄影機,每台錄影機都擁有匹配時碼的再同步導播機輸入,所有SDI輸出都包含節目(Program)音訊、RP-188時碼、SDI攝影機控制、Tally及對講。



USB 網路攝影機輸出用於視訊軟體


為了幫助串流媒體直播,ATEM Constellation HD上的USB-C介面可作為網路攝影機訊號源使用。連接電腦後,任何視訊軟體都能順利使用。軟體會把ATEM Constellation HD當成普通的網路攝影機訊號,實則卻是一台現場製作導播機。這樣就能確保它與任何視訊軟體之間的相容性,及全解析度1080HD畫質。你可選擇如:Zoom、Microsoft Teams或Skype等自己喜愛的軟體,以全新的方式呈現專業的多機位製作和廣播級水準。除此之外,ATEM Constellation HD的網路攝影機輸出口還支援如:Open Broadcaster、XSplit Broadcaster等推流軟體。


軟硬體控制,由你選擇



所有ATEM導播機都配備一系列硬體和軟體控制選配方案,且所有ATEM機型上都可共用控制台,從事不同活動製作。ATEM Constellation HD附贈適用於Mac和Windows系統的免費軟體控制台。此款軟體可透過乙太網或USB連接導播機,進行導播機控制、上傳媒體檔、混合音訊及攝影機控制。需要更強大的切換控制時,可添加ATEM Advanced Panel進行專業切換,或增設ATEM Camera Control Panel獲得攝影機控制。你還可使用ATEM開發人員SDK創建自己的客制自動化控制方案。




具標籤的 MultiView、Tally、音訊表等一應俱全



導播機內建的多畫面分割,讓你能在一台監視器上查看多路訊號來源。1 M/E型號包含1個多畫面分割,2 M/E型號有兩個獨立的多畫面分割,4 M/E型號有四個獨立的多畫面分割。所有外部SDI輸入和內部視訊訊號源,都可被指派至任何分割畫面上,所有多畫面分割都可完全自訂,且能單獨設定為4、7、10、13或16個同時的分割畫面。2 M/E型號可顯示多達32個分割畫面視窗,4 M/E型號可在4個監視器上顯示多達64個分割畫面視窗。你可在每個分割畫面上疊加顯示Tally邊框、來源標籤及VU表。每個分割畫面上都可顯示紅色或綠色的Tally邊框,讓你知道哪些訊號源正在播出。


ATEM 4 M/E Constellation HD擁有4路HD多畫面分割輸出,可讓你在4個螢幕上查看來自攝影機、節目、預監輸出等設備多達64個不同的分割畫面



廣播級轉場,DVE,Stinger,應有盡有


Wipe、Mix、Dip、DVE及Stinger等各種轉場效果任你選擇,即時生效


ATEM Constellation HD內含大量廣播級品質的原生轉場,如:Mix(混合)、Dip(浸入)、Wipe(劃像)等。所有轉場都可在系統控制功能表中自訂,可調整邊框顏色,邊框寬度、位置、方向等。ATEM Constellation導播機搭載強大的DVE轉場數位視訊特效處理器,可製作出將當前畫面擠出螢幕的效果,進而顯示出位於下層的新視訊。DVE還可用於創建圖文Wipe轉場。為了避免出錯,ATEM Constellation HD搭載了預監轉場功能,你可在切換播出之前設定轉場。



內建 DVE 用於視訊特效



ATEM Constellation擁有最多四個獨立DVE,具體數量視型號而定,你可調整圖文位置,創建子母畫面(PnP)合成。DVE畫質驚人,且支持位置、大小和縮放的即時調整。DVE能幫助你創建專業的子母畫面效果,並擁有自訂3D邊框、陰影和燈光等效果。這些DVE還可用來創建無比新奇的DVE轉場效果,透過擠壓和翻轉等效果,為節目增添趣味性。你還可將自訂圖文和DVE轉場結合使用,打造出極具個性的圖文Wipe轉場。2和4 M/E型號包含SuperSource處理器,DVE更多。



專業廣播級對講



ATEM Constellation配備內建對講功能,能幫助創意團隊在製作全程及時溝通,保持步調一致。對講功能支援5針XLR耳麥介面,透過後面板的RJ12介面還可連接ClearCom或RTS等業界標準對講系統。你將獲得全面的對講控制,包括節目和工程通訊、查聽麥克風回饋到耳機的側音控制,及節目音訊混合,對整體製作瞭若指掌。ATEM Constellation HD還支持使用15和16號SDI通道進行SDI對講,和Blackmagic Design的攝影機系列建立雙向通訊。你還可使用13和14號通道作為工程對講專用通道,甚至能將對講麥克風音訊混合到節目中作為旁白使用。



內部媒體庫存儲靜態影格及動態圖形



導播機擁有的媒體庫能存儲廣播級品質的RGBA圖文和動畫素材,並可透過兩個或四個媒體播放機即時播放。媒體播放機會在ATEM Constellation HD上顯示為額外輸入源,因此你無需為圖文使用其他SDI輸入。內建媒體庫能保存圖文供媒體播放機使用,1 M/E型號能保存20張靜態影格和200格動畫,2 M/E型號能保存40張靜態影格和400格動畫,4 M/E型號能保存60張靜態影格和600格動畫。只要使用ATEM Software Control軟體控制,或使用ATEM Photoshop外掛程式直接從Photoshop下載,就能輕鬆管理所有媒體文件。



配備全新 ATEM Advanced Chroma Key



ATEM Constellation HD是新聞或虛擬攝影棚製作的得力助手,因為它具備多個ATEM Advanced Keyer,能獲得高品質色度去背或亮度去背。導播機所配備的Keyer是一項極其強大的工具,它能透過拾色器對背景色彩進行取樣,進而自動生成去背參數,它能為你帶來精準的邊緣和光斑控制,甚至還有前景色彩校正器來匹配前景層和背景層的“風格”,力求獲得天衣無縫的合成效果。這個Keyer也可用於圖案和DVE去背。1 M/E型號搭載4個ATEM Advanced Keyer,2 M/E型號搭載8個ATEM Advanced Keyer,4 M/E型號搭載16個ATEM Advanced Keyer。



打造足以亂真的虛擬場景




每列M/E擁有4個Upstream Chroma Keyer,為你帶來創建虛擬場景的理想方案。有了這麼多ATEM Advanced Chroma Keyer,你可每台攝影機用一個Keyer,在自訂背景上無縫創建攝影機合成。1 M/E型號擁有足夠的Keyer來生成四機位虛擬場景。你可用外部影像處理器製作虛擬場景,或從媒體播放機和媒體庫載入提前算圖好的靜態影格圖像背景,搭建固定機位虛擬場景。你可設定巨集命令來更改攝影機,並將正確的背景載入至媒體播放機中。有了如此多的靈活性,你可嘗試不同的攝影棚設置。



強大的 SuperSource 處理



除了M/E列的DVE之外,2 M/E和4 M/E型號還具備一個強大的SuperSource多層處理器,它擁有4個額外的DVE圖層外加一個背景層,全部可在ATEM Constellation HD中顯示為一路額外輸入源。任何導播機的視訊輸入都可供每個SuperSource DVE使用,然後再將所有圖層疊加到一起,置於媒體庫自訂背景之上。SuperSource功能相當於額外內建了一個多層視覺特效導播機。SuperSource十分適合為訪談制作子母畫面顯示,因為你可在設定特效的同時,騰出主要的DVE用於其他工作。ATEM 4 M/E Constellation還有兩個完全獨立的SuperSource處理器。



多速率 3G-SDI 相容所有 HD 視訊格式



ATEM Constellation HD根據不同型號,最高擁有40個多速率3G-SDI輸入介面,相容所有類型的HD視訊源。你可連接所有HD電視格式的設備,包括720p、1080i和1080p格式。只有多速率3G-SDI技術才能在HD格式之間自由切換,不論在任何地點,都能第一時間滿足適應各類工作需要。SDI輸入還可處理內嵌音訊,並混合來自所有視訊輸入的音訊。除此之外,節目輸出還包含對講、Tally和攝影機控制資訊。這意味著你可將導播機的任何SDI輸出連接回攝影機,獲得節目返送、攝影機控制和對講。



專業音訊水準,敢為業界先



ATEM Constellation HD是一款能全方位融入專業現場音訊製作的現場製作導播機。所有SDI輸入都會連接到導播機內建的Fairlight混音台,此款混音台的每路輸入均配備6頻段參量等化器、壓縮器、限制器、門限器和擴展器。ATEM 4 M/E Constellation HD型號上搭載的兩個MADI輸出,能從前30路SDI輸入上分出1、2、3、4號通道,供音訊工程師使用。還有一個MADI輸入允許在混音台裡添加32條外部音訊通道。Fairlight混音台還有額外的輸入,用於混合來自類比輸入和對講麥克風的音訊作為旁白等。



Fairlight 專業混音台



ATEM Constellation內建Fairlight混音台,這使它能輕鬆勝任極複雜的現場混音工作。此款內部混音台配備最多156個輸入通道,其規模在現場製作導播機內建混音台當中亦屬罕見。音訊從所有SDI視訊輸入解嵌,然後送入混音台。4 M/E型號擁有額外的混音台輸入通道用於MADI音訊輸入。每路輸入均配有高品質6頻段參量等化器、壓縮器、限制器、擴展器及雜訊門,並擁有全面聲像控
